삼각함수의 그래프와 전기 파형의 연결 — 전기이론의 핵심 이해



전기기사나 전기이론 공부를 하다 보면 빠지지 않고 등장하는 것이 바로 삼각함수(sin, cos)입니다.
이 함수들은 단순히 수학적인 그래프가 아니라, 실제 전기 파형(전압·전류)의 형태를 그대로 표현합니다.
이번 글에서는 삼각함수의 그래프가 전기 파형과 어떻게 연결되는지를 아주 쉽게 설명해드리겠습니다.

---

1. 삼각함수의 기본 그래프

삼각함수의 대표적인 두 그래프는 sin(θ)와 cos(θ)입니다.
이들은 모두 파형처럼 반복되는 형태를 가지고 있으며, 주기를 기준으로 일정하게 변합니다.

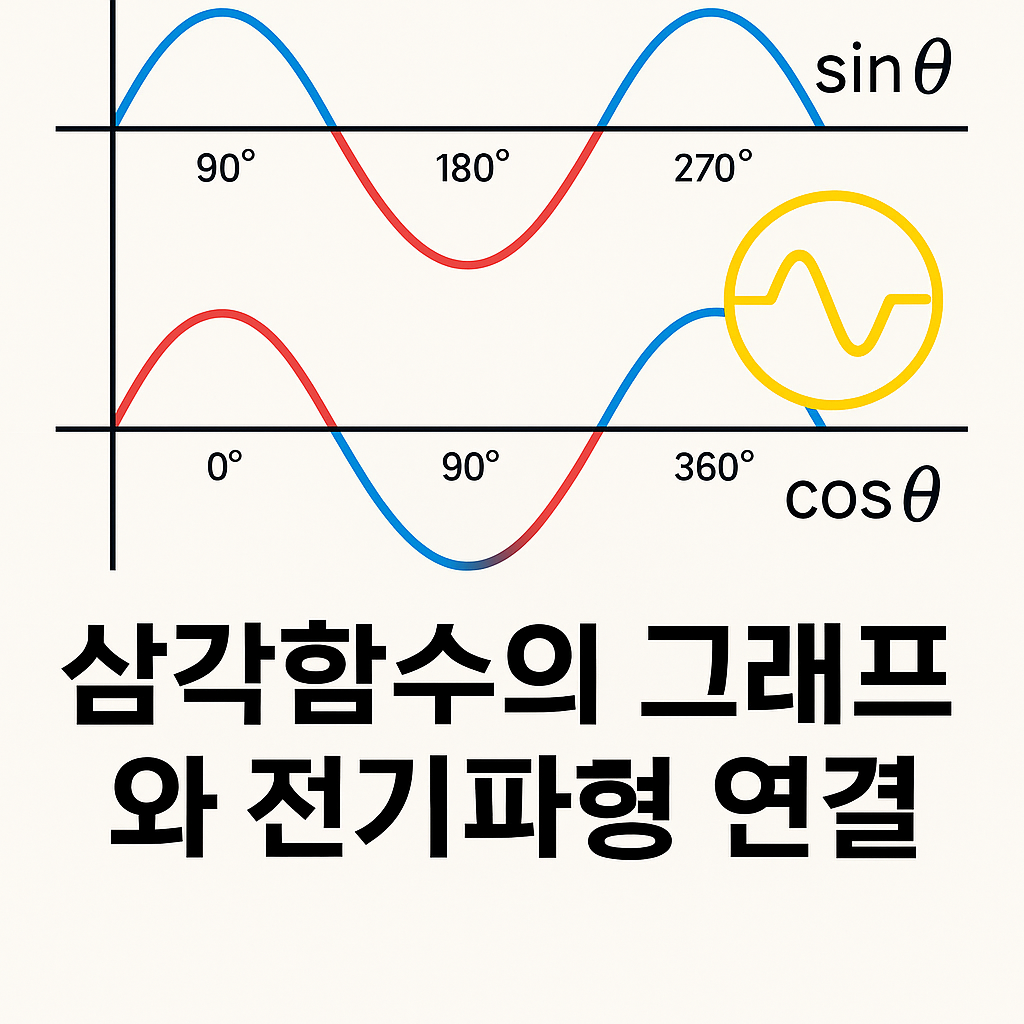

sin(θ)와 cos(θ)의 기본 파형 비교

위 그림에서 틀린곳을 찾아보세요!

두 함수는 모양이 거의 동일하지만 시작 위치가 다릅니다.
cos는 0°에서 1부터 시작하고, sin은 0에서 시작하기 때문에 위상차(phase difference)가 90°입니다.

cosθ = sin(θ + 90°)

---

2. 전기 파형에서의 sin, cos

전기 회로에서 교류 전압(AC voltage)과 전류(AC current)는 시간에 따라 파동처럼 변합니다.
이 파동의 형태가 바로 sin 파형이며, 이 때문에 교류 전류를 “사인파 전류”라고 부릅니다.

v(t) = V_max sin(ωt)

이 식은 시간 t에 따라 전압이 어떻게 변하는지를 보여줍니다.
여기서 ω(오메가)는 각속도, 즉 얼마나 빠르게 진동하는지를 의미합니다.

반면, cos파형은 같은 주기를 가지지만 sin파형보다 90° 빠르게(앞서서) 변합니다.

함수	그래프 형태	특징	전기에서의 의미
sin(θ)	0에서 시작 → 1 → 0 → -1	기본 사인파	일반적인 전류·전압 표현
cos(θ)	1에서 시작 → 0 → -1 → 0	sin보다 90° 빠름	위상이 앞선 파형

---

3. 위상(Phase)란 무엇인가?

위상(phase)이란 두 파형의 시작 시점이 서로 얼마나 어긋나 있는지를 나타내는 개념입니다.
예를 들어 전압은 sin파형, 전류는 cos파형이라면 두 파형은 위상차 90°를 가집니다.

Δθ = 90° (또는 π/2 라디안)

이 위상차는 전기 회로에서 전력 계산, 역률(power factor), 리액턴스(reactance) 등의 중요한 개념으로 연결됩니다.

---

4. 삼각함수 그래프와 전기 파형의 시각적 비교

아래 그래프는 sin과 cos 파형이 시간에 따라 변하는 모습을 보여줍니다.

sin과 cos 파형이 시간에 따라 변하는 모습

이처럼 전압이 sin 형태로 진동할 때, 전류가 cos 형태로 변하면 두 신호 사이에는 위상차가 생깁니다.
이 위상차를 수식으로 표현하면 다음과 같습니다.

i(t) = I_max sin(ωt ± φ)

여기서 φ(파이)는 위상각이며, 전류가 전압보다 앞서거나 뒤서는 정도를 나타냅니다.

---

5. 위상차가 전력에 미치는 영향

전력은 단순히 전류와 전압의 곱으로 계산되지 않습니다.
두 파형의 위상이 다르면 실제 유효하게 전달되는 전력이 달라집니다.

위상각 φ	전류와 전압의 관계	전력 특성
0°	동상 (같이 상승·하강)	전력 100% 전달
90°	완전히 어긋남	전력 전달 0%
45°	일부 어긋남	유효전력 감소

---

6. 요약 정리

구분	내용	전기적 의미
sin 파형	시간에 따라 주기적으로 변하는 기본 함수	전류 또는 전압 파형 표현
cos 파형	sin보다 90° 앞서는 동일 주기 파형	위상차 설명에 사용
위상차	두 파형의 시간적 어긋남	전력 계산, 역률, 리액턴스 이해의 핵심

---

마무리

전기 회로의 파형은 단순한 그래프가 아니라 삼각함수의 실제 움직임을 시각화한 것입니다.
따라서 sin, cos, tan의 개념을 확실히 이해하면 전기이론뿐 아니라 제어공학, 신호처리 등에서도 강력한 기초가 됩니다.
삼각함수는 전기의 언어, 즉 전기 회로를 해석하는 ‘공용어’라고 할 수 있습니다 ⚡

---
